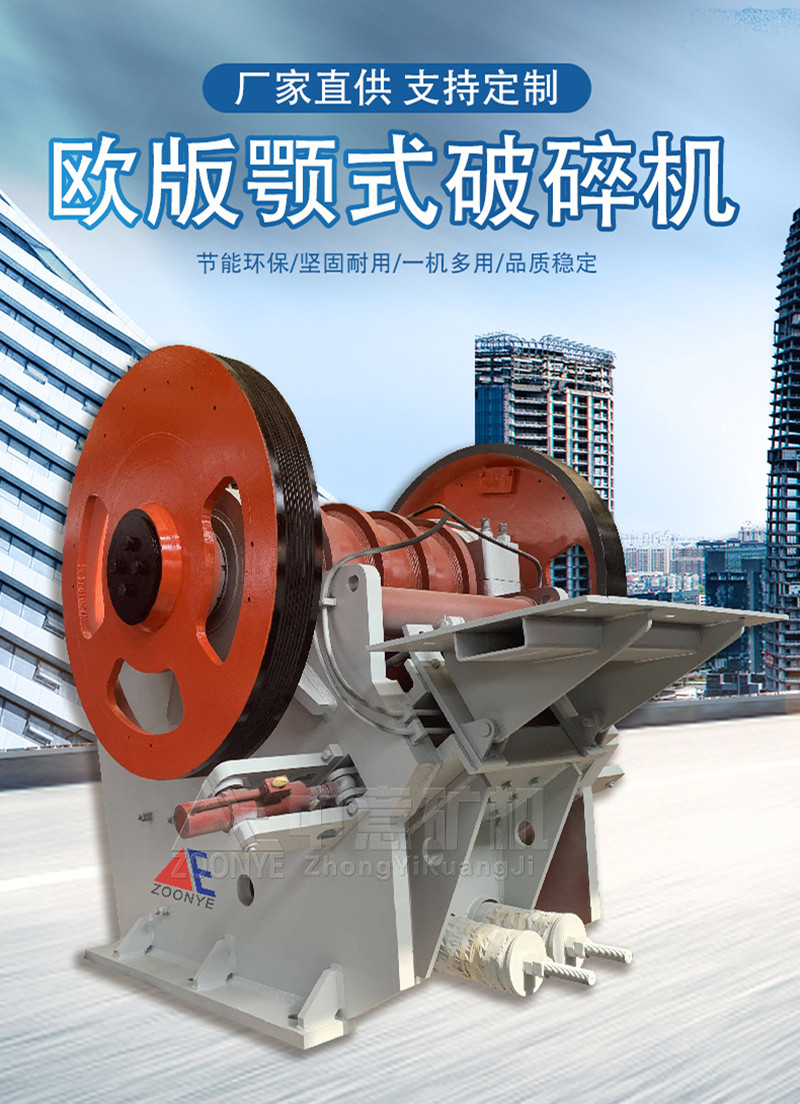

產品介紹

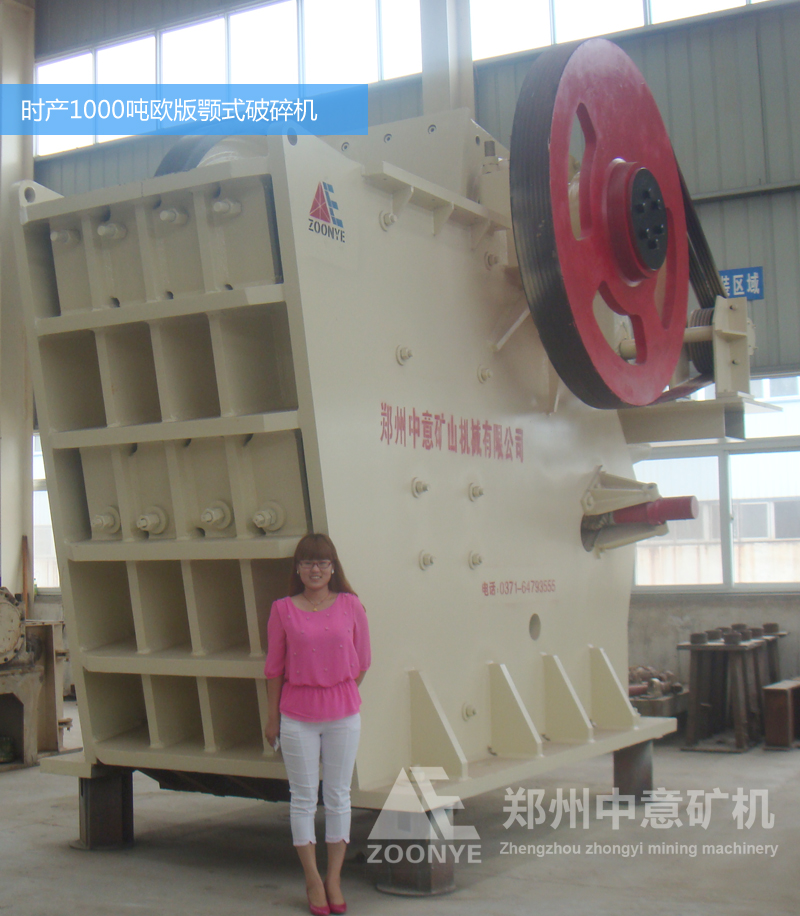

PEW歐版顎式破碎機是我公司根據砂石骨料市場情況、客戶需要，設計的一款新型智能、環保節能碎石設備，新一代PEW系列歐版顎式破碎機，這是一款引進歐洲技術，在傳統鄂破機基礎上優化升級的新產品，較之一般破碎機在運動參數、結構形式、調節方式等方面均作出了更好的改變和升級，用于粗碎、中碎各種礦石和巖石，尤其是破碎硬度較大的物料更具有優越性。廣泛應用于砂石、建材、道路、化工等多個領域。

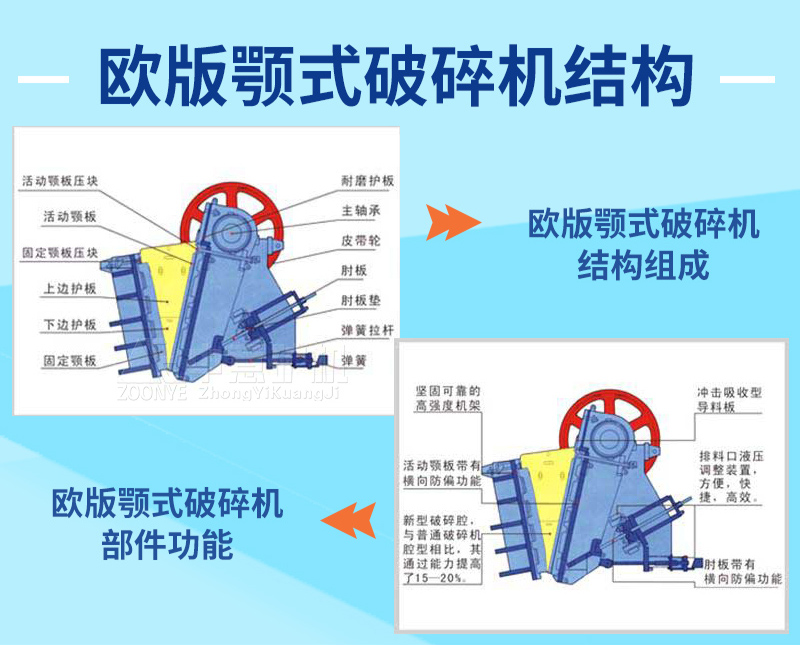

歐版顎式破碎機組成

歐版顎式破碎機主要有機架和支承裝置部分，偏心軸轉動部分，破碎腔工作部分，保險裝置，排料口調整裝置等部分組成。

1、機架和支承部分：由側板、前箱組件、后箱焊件等組成。機架是破碎機的笨重部件，要有足夠的強度，因?yàn)橐惺芷扑槲锪系膹?qiáng)大擠壓。

2、偏心軸轉動部分：主要由動顎、偏心軸、軸承、軸承座、皮帶輪等組成。是傳遞動力的主要部分。

3、破碎腔工作部分：主要由定顎板、動顎板、側襯板、護板等組成，是破碎物料的工作部件。

4、保險裝置：由肘板(推力板)、肘板座、彈簧、彈簧拉桿等組成。保險裝置是破碎腔內進入非破碎物時(如鐵塊)，為了使機器的主要部件不受破壞而采用的一種裝置。

5、排料口調整裝置：主要由調整固定楔塊、調整滑動楔塊、頂絲螺栓、滑塊鎖緊拉桿等組成。隨著襯板的逐漸磨損，排礦口不斷增大，因而使產品粒度變粗，為了得到合格的粒度，所以設有排礦口調整裝置.

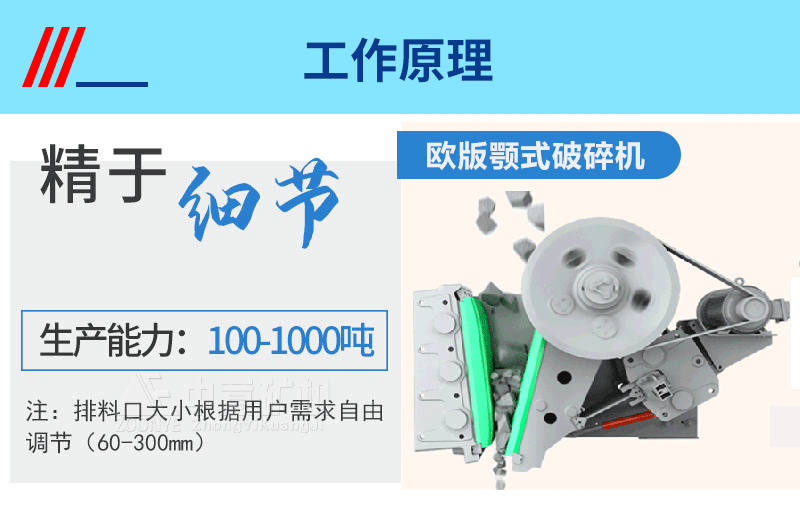

歐版顎式破碎機組成工作原理

電動機驅動皮帶和皮帶輪，通過偏心軸使動顎前后上下擺動，當動顎推動動顎板向定顎板運動時，物料被壓 碎或劈碎。當動顎和動顎板在偏心軸、彈簧的作用下后退時，先前已被壓碎或劈碎的物料從顎板的下部排料口排出。隨著電動機連續轉動而破碎機動顎作周期性地壓碎和排卸物料，實現批量生產。

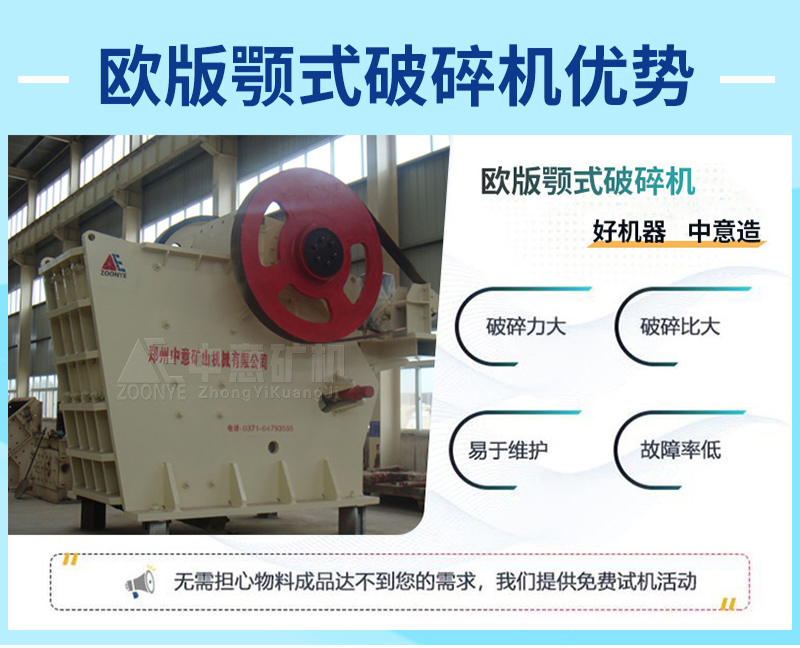

產品優勢

1、運行穩定，性能好

該破碎設備主軸一端的飛輪可在運動過程中存儲轉子的動能，從而減輕了電動機的負載，使其運轉更加平穩可靠。

2、耐磨組合錘頭，結構合理

歐版顎式破碎機的結構合理，錘頭經輪系鍛造和鍛造后，進行熱處理，提高了耐磨性和韌性，使用壽命長，故障率低。

3、生產能力強，產品效果好，

破碎機結構合理簡單，不易堵塞，成品粒度大，破碎率大，效率高，連續運行，減少停機時間。

4、后期維護，維護方便快捷

歐版破碎機的環錘設計安裝方便，在后期的生產過程中，維護和維護工作量較小，更加方便快捷，節省了用戶的時間。

5、零件耐磨，有效節省成本

顎式破碎機的易損件由優質耐磨材料制成，少數耐磨件由特殊的硬質耐磨材料制成，因此質量好，性能好，大大減少了維護和維護成本。

6、結構緊湊，生產無污染

歐版顎式破碎機的結構設計合理緊湊，減少了生產過程中的粉塵污染和粉塵泄漏，滿足了環保生產的要求。

技術參數：
